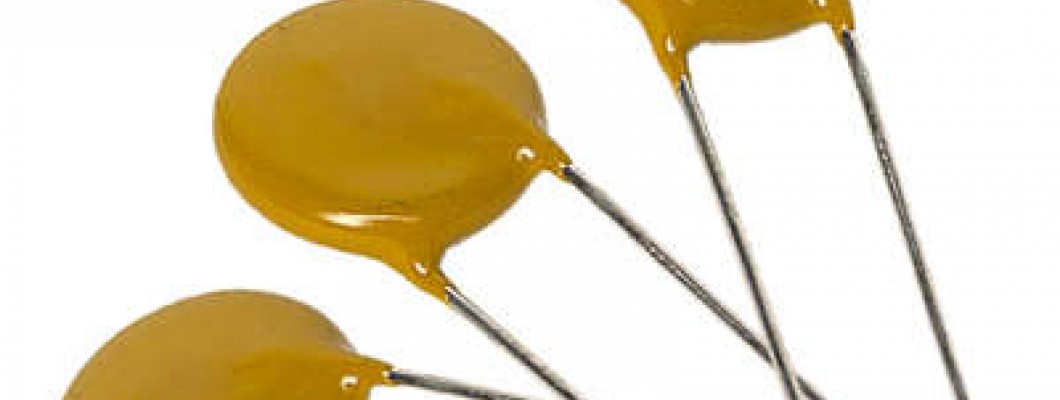

Varistör Nedir? Çalışma Prensibi ve Kullanım Alanları

Bir yıldırım düşmesi veya ani şebeke dalgalanması, korunmasız bir AC hatta bağlı cihazı saniyenin milyonda biri kadar kısa sürede kalıcı olarak bozabilir. Endüstriyel EV şarj istasyonlarında tek bir koruma eksikliği 100.000 dolarlık dolap hasarına yol açabilmektedir. Varistör nedir sorusunun yanıtı tam da bu noktada önem kazanır: varistör, devredeki ani gerilim yükselmelerini emerek hassas bileşenleri koruyan, gerilime bağlı direnç değeri değişen bir elektronik elemandır.

Bu rehberde varistörün çalışma prensibini, başlıca çeşitlerini, kullanım alanlarını, doğru seçim kriterlerini ve ömür/bozulma göstergelerini ayrıntılı olarak ele alacağız.

İçindekiler

• Varistör Nedir?
• Varistör Nasıl Çalışır?
• Varistör Çeşitleri: MOV, SiC ve Diğerleri
• Varistör Kullanım Alanları
• MOV Varistör Seçim Kriterleri
• Varistör Ömrü ve Bozulma Belirtileri
• Sonuç
• FAQ

Varistör Nedir? {#varistor-nedir}

Varistör adı "variable resistor" (değişken direnç) teriminden gelir; kısaltması VDR (Voltage Dependent Resistor — Gerilime Bağlı Direnç) olarak da bilinir. Normal çalışma koşullarında yüksek empedans sunan varistör, uçlarına uygulanan gerilim belirli bir eşiği (kenetleme gerilimi) aştığında direncini ani şekilde düşürür ve fazla enerjiyi devre üzerinden emerek iletir.

Varistörü pasif bir koruma sigortasından ayıran temel özellik, devreyi kalıcı olarak kesmemesidir. Gerilim normale döndüğünde varistör yeniden yüksek direncine kavuşur ve devre çalışmaya devam eder. Bu kendi kendine iyileşme özelliği, varistörü aşırı gerilim korumasında vazgeçilmez kılar.

Global metal oksit varistör (MOV) pazarı 2024 yılında 1,96 milyar dolar değere ulaşmış olup 2032'ye kadar %8,0 CAGR büyüme hızıyla 3,62 milyar dolara ulaşması beklenmektedir.

Varistör Nasıl Çalışır? {#varistor-nasil-calisir}

Varistör devre içine paralel olarak bağlanır. Normal çalışma geriliminde yüzlerce kiloohm'luk direnciyle adeta devre dışındadır; üzerinden ihmal edilebilir düzeyde akım geçer.

Bir aşırı gerilim darbesi geldiğinde şu süreç işler:

1. Gerilim kenetleme eşiğini aşar.
2. ZnO (çinko oksit) tane sınırlarındaki PN eklemleri iletken hale geçer.
3. Varistörün direnci birkaç ohm'a düşer; fazla akım bu yol üzerinden akar.
4. Darbe enerjisi varistör içinde ısıya dönüşerek tüketilir.
5. Gerilim normale döndüğünde varistör tekrar yüksek direncine geçer.

Bu geçiş süresi nanosaniyeler mertebesindedir. Böylece yük devresi, darbenin yoğun kısmını hiç "görmeden" çalışmaya devam eder. Kenetleme geriliminin doğru seçilmesi koruma kalitesini doğrudan belirler.

Varistör Çeşitleri: MOV, SiC ve Diğerleri {#varistor-cesitleri}

Piyasada üç ana varistör teknolojisi bulunur.

MOV (Metal Oksit Varistör), çinko oksit (ZnO) seramik bazlı yapısıyla günümüz pazarını domine eden türdür. Düşük sızıntı akımı, geniş enerji aralığı ve düşük maliyetiyle güç kaynakları, endüstriyel kontrol panoları ve tüketici elektroniği gibi geniş bir uygulama yelpazesine hitap eder.

SiC (Silisyum Karbür) Varistör, MOV teknolojisi yaygınlaşmadan önce kullanılan eski nesil elemandır. Yüksek güç kapasitesi sunar; ancak sızıntı akımı MOV'dan çok daha yüksektir ve bu durum ısıl kayıpları artırır. Günümüzde yeni tasarımlarda SiC varistör kullanımı büyük ölçüde terk edilmiştir.

TiO₂ (Titanyum Dioksit) Varistör, dar gerilim aralıkları ve özel düşük-gerilim uygulamaları için tercih edilen nadir bir türdür. Endüstriyel ölçekte kullanımı sınırlıdır.

Varistör Kullanım Alanları {#varistor-kullanim-alanlari}

Güç Kaynakları ve Priz Koruma Panoları

Anahtarlamalı güç kaynaklarında (SMPS) varistörler giriş katına yerleştirilir. Şebeke kaynaklı aşırı gerilim darbelerini kaynakta keserek sonraki devrelerin korunmasını sağlar. Ev tipi çoklu priz koruyucuların içindeki temel aktif eleman da MOV varistördür.

Telekomünikasyon Ekipmanları

Veri hatlarına ve DSL bağlantılarına yönelik aşırı gerilim korumasında disk tipi MOV varistörler yaygın biçimde kullanılır. Radyo haberleşme ekipmanları ve kablo TV sistemleri de bu kategoriye girer.

Endüstriyel Otomasyon

PLC giriş/çıkışları, frekans inverterleri ve servo sürücüler aşırı gerilime son derece duyarlıdır. Kontrol panolarına entegre edilen varistörler, endüktif yüklerin (motor, röle) oluşturduğu geri EMF darbelerini ve şebeke parazitlerini söner.

EV Şarj İstasyonları ve Yenilenebilir Enerji

90 kW DC hızlı şarj kabinleri yıldırım kökenli darbe akımlarına karşı özellikle savunmasızdır; bu sistemlerde darbe akımları ~7 kA seviyesine ulaşabilmektedir. Tek bir korumasız darbe olayı şarj kabininde 100.000 dolar üzerinde hasara neden olabilmektedir. Güneş enerjisi inverterlerinde de varistörler DC bus korumasında kritik görev üstlenir.

Yıldırım Koruma — Parafudr

Parafudr (surge arrester), içinde yüksek enerjili MOV varistör barındıran yıldırım koruması cihazıdır. Yüksek gerilim hatları ile toprak arasına bağlanır; trafo ve diğer şebeke ekipmanlarını yıldırım akımına karşı korur. Tepki süresi nanosaniyeler mertebesindedir.

Araç Elektroniği

Modern otomobillerdeki ECU, ABS ve infotainment modülleri, şarj/deşarj darbelerine ve akü bağlantı kesilmelerinden kaynaklanan gerilim geçicilerine karşı varistörle korunur.

MOV Varistör Seçim Kriterleri {#mov-varistor-secim-kriterleri}

Doğru varistör seçimi için üç temel parametre belirleyicidir.

Kenetleme Gerilimi (Clamping Voltage)

Kenetleme gerilimini çalışma geriliminin %20–30 üzerine ayarlamak gerekir. 230V AC'lik bir şebeke hattı için maksimum AC gerilim (325V tepe) göz önüne alındığında, 275–300VAC nominal değerli bir MOV uygundur. Çok düşük kenetleme gerilimi normal şebeke dalgalanmalarında dahi varistörü çalıştırır ve ömrünü kısaltır.

Enerji Kapasitesi (Joule Değeri)

MOV'un absorbe edebileceği maksimum darbe enerjisini Joule cinsinden belirler. Beklenen darbe enerjisi ne kadar büyükse o kadar yüksek Joule değeri seçilmelidir. Disk çapı arttıkça enerji kapasitesi de artar: 7mm diskler ~1–5 J, 14mm diskler ~40–70 J, 20mm diskler ~100–200 J enerji kapasitesi sunar.

Pratik Örnek: S14K275

230V AC şebeke koruma uygulaması için yaygın kullanılan S14K275 modeli şu özelliklere sahiptir: 275VAC nominal çalışma gerilimi, 430V kenetleme gerilimi, 4,5 kA darbe akımı kapasitesi ve 71 J enerji absorpsiyonu. 14mm disk çapı, pek çok ev ve endüstriyel uygulama için yeterli enerji kapasitesini karşılar.

Varistör Ömrü ve Bozulma Belirtileri {#varistor-omru-bozulma}

MOV varistörler her aşırı gerilim darbesinde ZnO kristal yapısında geri döndürülemez mikro hasarlar biriktirir. Normal kullanım koşullarında ortalama ömür 3–5 yıl olarak kabul edilir.

Knetleme gerilimi başlangıç değerinden %10 düşünce varistör işlevselliğini yitirmiş sayılır; bu noktada yenilenmesi gerekir. Fiziksel bozulma belirtileri şunlardır:

• Gövdede şişme veya çatlak
• Yanma izi ve renk değişimi (kahverengileşme)
• Kötü koku (yanık plastik)
• Aşırı ısınma

Kritik uygulamalarda varistörün periyodik olarak test edilmesi veya belirli aralıklarla önleyici biçimde yenilenmesi tavsiye edilir.

Sonuç {#sonuc}

Varistör nedir sorusunu özetlersek: devreyle paralel bağlanan, gerilim eşiğini aştığında direncini düşürerek fazla enerjiyi emerek koruyan bir VDR (Voltage Dependent Resistor) elemanıdır. MOV türü çinko oksit seramik yapısıyla günümüz elektronik ve güç sistemleri tasarımının vazgeçilmez parçası haline gelmiştir.

Doğru bir koruma tasarımı için şu üç noktayı göz önünde bulundurun: kenetleme gerilimini çalışma geriliminin %20–30 üstüne ayarlayın, beklenen darbe enerjisine uygun Joule değerini seçin ve varistörü 3–5 yılda bir kontrol edin ya da yenileyin.

Varistör seçimi ve devre koruması hakkında daha fazla teknik kaynak için All About Circuits adresini ziyaret edebilirsiniz.

FAQ

Varistör nedir ve ne işe yarar?

Varistör, gerilime bağlı direnç özelliği gösteren bir devre elemanıdır. Devredeki ani gerilim yükselmeleri sırasında direncini düşürerek fazla enerjiyi emerek hassas elektronik bileşenleri korur.

MOV varistör nasıl seçilir?

Kenetleme gerilimini çalışma geriliminin %20–30 üzerine ayarlayın; 230V AC için 275–300VAC'lik bir MOV uygundur. Beklenen darbe enerjisine göre Joule değerini ve disk çapını belirleyin.

Varistör ne kadar süre dayanır?

Ortalama ömür 3–5 yıldır. Her aşırı gerilim darbesi ZnO kristal yapısında mikro hasar biriktirir; kenetleme gerilimi %10 düşünce değiştirilmesi gerekir.

Varistör ile TVS diyot arasındaki fark nedir?

TVS diyot daha düşük kenetleme voltajı ve nanosaniyenin altında tepki süresi sunar; düşük enerjili hassas devreler için tercih edilir. MOV varistör ise daha yüksek enerji kapasitesi ve düşük maliyet avantajıyla güç kaynakları ile AC hatlarda kullanılır.

Parafudr ile varistör aynı şey midir?

Parafudr, içinde MOV varistör barındıran yıldırım ve aşırı gerilim koruması cihazıdır. Varistör, parafudrun temel aktif elemanıdır; her parafudr bir varistör içerir ama her varistör parafudr sayılmaz.
