Schottky Diyot Nedir? Özellikleri, Çeşitleri ve Kullanım Alanları — Kapsamlı Rehber

Güç Schottky diyot pazarı 2025 yılında 1,81 milyar dolar büyüklüğüne ulaşmış olup 2036'da 4,18 milyar dolara çıkması beklenmektedir (CAGR %7,9 — Research Nester, 2025). Bu büyümenin en hızlı segmenti ise SiC Schottky diyotlar olup 2025-2033 arası %24,1 yıllık büyüme öngörülmektedir. Elektrikli araç şarj sistemlerinden güneş paneli bypass devrelerine kadar her kritik güç elektronik uygulamasında karşınıza çıkan bu bileşen, standart silikon diyotun çok ötesine geçer.

Peki Schottky diyot nedir, neden bu kadar tercih edilir ve hangi projede kullanırsınız? Bu rehberde temel yapısından SiC teknolojisine, pratik devre uygulamalarından model seçimine kadar her şeyi bulacaksınız.

İçindekiler

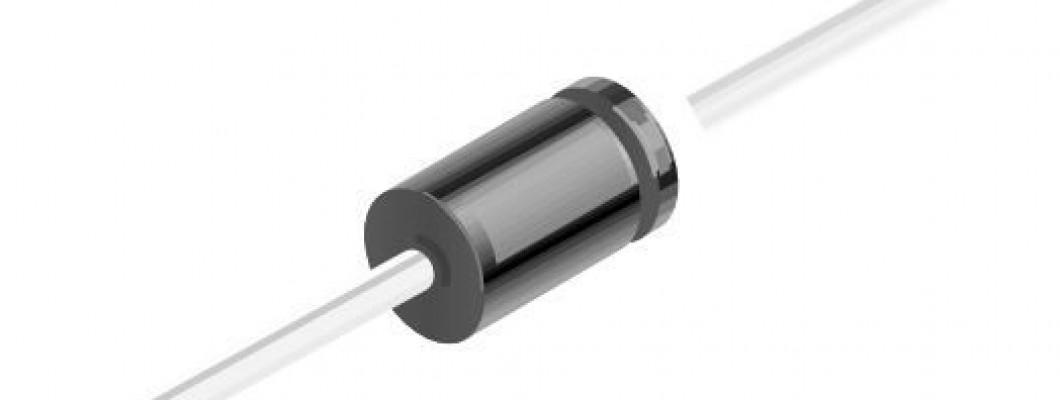

Schottky Diyot Nedir? {#schottky-diyot-nedir}

Schottky diyot nedir sorusunun kısa yanıtı: P-N birleşimi yerine metal-yarı iletken birleşimi kullanan, düşük ileri gerilim düşümü ve yüksek anahtarlama hızıyla öne çıkan bir diyot türüdür. Adını Alman fizikçi Walter H. Schottky'den alır.

Geleneksel silikon diyotlarda P tipi ve N tipi yarı iletken malzeme birleştirilerek jonksiyon oluşturulur. Schottky diyotta ise N tipi silisyum veya başka bir yarı iletken, doğrudan bir metal (altın, gümüş, platin veya molibden) ile temas halindedir. Bu temas noktasına Schottky bariyeri denir.

Schottky diyot nedir sorusunu anlamak için şu analojiye başvurabilirsiniz: Standart diyot, hem giriş hem çıkışta kapı oluşturan çift katlı bir bariyer gibidir. Schottky ise sadece metalin doğal potansiyel farkını kullanan daha ince, çok daha hızlı geçişli bir kapıdır. Bu yapısal fark iki kritik avantajı doğrudan beraberinde getirir: son derece düşük ileri gerilim ve çok kısa ters kurtarma süresi.

Schottky Diyot Nasıl Çalışır? {#schottky-diyot-nasil-calisir}

Schottky bariyeri, metalin Fermi enerji seviyesi ile N tipi yarı iletkeni arasındaki enerji farkından oluşur. Metal kısım anot, yarı iletken kısım ise katot gibi davranır.

İleri polarma durumunda anota pozitif gerilim uyguladığınızda, N tipi maddedeki çoğunluk taşıyıcıları olan elektronlar metale doğru akar. P tipi malzeme olmadığından azınlık taşıyıcı birikimi gerçekleşmez. Bu durum diyotun çok hızlı biçimde iletim durumuna geçmesini sağlar. İletim için gereken eşik gerilimi yalnızca 0,15 ile 0,45 Volt arasındadır.

Ters polarma durumunda elektronlar bariyer boyunca geriye dönemez; akım neredeyse sıfıra iner. Ancak silikon diyota kıyasla ters kaçak akımı belirgin biçimde yüksektir — bu özellik bazı uygulamalarda dezavantaj yaratır.

Azınlık taşıyıcı birikimi olmadığından ters kurtarma süresi olağanüstü kısadır: standart silikon diyotta bu süre 100 nanosaniye iken Schottky diyotta 100 pikosaniye düzeyine iner. Bu bin katlık hız farkı, yüksek frekanslı devrelerde Schottky'yi vazgeçilmez kılar.

Schottky Diyot Özellikleri ve Avantajları {#schottky-diyot-ozellikleri-ve-avantajlari}

Schottky diyot nedir sorusunu anlamanın en iyi yolu temel özelliklerini incelemektir. Bu özellikler, bileşeni diğer diyot türlerinden belirgin biçimde ayırır.

Düşük ileri gerilim düşümü: Silikon diyotlar 0,6-1,7V ileri gerilim düşümüne sahipken Schottky yalnızca 0,15-0,45V gerektirir. 48V altındaki DC-DC dönüştürücülerin %62'si bu avantaj nedeniyle Schottky kullanmakta; bu tercih anahtarlama kayıplarını %27 oranında azaltmaktadır.

Yüksek anahtarlama hızı: Ters kurtarma süresi 100 pikosaniye seviyesinde olduğu için Schottky diyot, MHz aralığına kadar çıkan SMPS frekanslarında hiç sorunsuz çalışır. Bu hız, aynı görev için daha küçük bobinler ve kondansatörler kullanmanıza olanak tanır ve devre boyutunu küçültür.

Düşük gürültü ve yüksek verim: Azınlık taşıyıcı birikimi olmadığından ters kurtarma sırasında gürültü üretmez. Isı kaybını azaltması sistem verimini doğrudan artırır.

Yüksek sıcaklık toleransı: Güç Schottky diyotlar -55°C ile +175°C arasında kararlı biçimde çalışabilir.

Schottky Diyot Dezavantajları {#schottky-diyot-dezavantajlari}

Schottky diyotlar her uygulamaya uygun değildir. Bu bileşeni seçmeden önce sınırlamalarını bilmek gerekir.

Yüksek ters kaçak akımı: Schottky diyotların ters kaçak akımı silikon diyotlara kıyasla belirgin biçimde yüksektir. Düşük güçlü uygulamalarda bu kaçak akım ısınma sorununa veya beklenmedik devre davranışına yol açabilir.

Sınırlı geri gerilim dayanımı: Standart Si Schottky diyotların bloklama gerilimi genellikle 150V altında kalır. Doğrultulmuş yüksek gerilim gerektiren AC uygulamalarında bu sınır ciddi kısıt oluşturur.

Fiyat: Aynı akım kapasitesindeki silikon diyota kıyasla Schottky diyotlar biraz daha pahalıdır; bu durum toplu üretimde maliyeti artırabilir.

Schottky Diyot ile Silikon Diyot Karşılaştırması {#schottky-diyot-ile-silikon-diyot-karsilastirmasi}

ÖzellikSilikon DiyotSchottky Diyot
YapıP-N birleşimiMetal – N yarı iletken
İleri gerilim düşümü0,6 – 1,7V0,15 – 0,45V
Ters kurtarma süresi~100 ns~100 ps
Maksimum bloklama gerilimi1000V+Çoğunlukla <150V
Ters kaçak akımıDüşükYüksek
Anahtarlama frekansıDüşük-ortaÇok yüksek (MHz)
Tipik uygulamaGüç doğrultucu, genel amaçSMPS, RF, güneş, EV
MaliyetDüşükOrta

Schottky Diyot Çeşitleri {#schottky-diyot-cesitleri}

Schottky diyot nedir sorusu tek bir türü kapsamaz; teknoloji ve uygulama alanına göre farklı kategoriler mevcuttur.

Standart Si Schottky diyotlar, sinyal ve düşük güç uygulamalarında kullanılır. BAT85 gibi küçük sinyal modelleri RF dedektörü ve hızlı anahtarlama devrelerinde görev alır. Bu kategoride bloklama gerilimi genellikle 20-150V arasında kalır.

Güç Schottky diyotları, yüksek akım kapasiteleri (1A-30A ve üstü) ve kompakt TO-220 veya TO-247 paketleriyle SMPS güç kaynaklarının çıkış doğrultucu katmanında tercih edilir. 1N5822 (3A/40V) ve MBR1045 (10A/45V) bu kategorinin yaygın temsilcileridir.

SiC (Silisyum Karbür) Schottky diyotlar, geleneksel silikon Schottky'nin ötesine geçer. Bu bileşenler 1.200V ve üzeri bloklama gerilimine dayanır. Isı iletkenliği silikonun üç katıdır ve ters kurtarma akımı sıcaklıkla değişmez; bu özellik devre optimizasyonunu kolaylaştırır. EV traksiyon invertörleri, güneş enerjisi dönüştürücüleri ve yüksek güçlü endüstriyel motor sürücüleri SiC Schottky'nin ana uygulama alanlarıdır. Wolfspeed, ROHM ve Infineon bu alanda lider üreticiler arasındadır.

Popüler Schottky Diyot Modelleri {#populer-schottky-diyot-modelleri}

ModelMaks. GerilimMaks. AkımPaketTipik Kullanım
1N581940V1ADO-41Arduino, düşük akımlı devreler
1N582240V3ADO-27Solar bypass, güç kaynakları
BAT8530V200mADO-35RF dedektörü, sinyal devreleri
MBR104545V10ATO-220SMPS çıkış doğrultucu
BAT5430V300mASOT-23 (SMD)Hızlı anahtarlama, mobil devreler
Wolfspeed C3D10065A650V10ATO-220 (SiC)Güneş invertörü, EV şarj

Schottky Diyot Kullanım Alanları {#schottky-diyot-kullanim-alanlari}

Schottky diyot nedir sorusuna en somut yanıt, kullanıldığı uygulamalar üzerinden gelir. Bu bileşen günümüz elektroniğinin pek çok kritik noktasında görev alır.

SMPS güç kaynakları: SMPS'in çıkış katında doğrultma görevi üstlenen Schottky diyot, yüzlerce kilohertz ile birkaç megahertz arasında çalışan devrelerde standart diyotun yapamayacağı hızda anahtarlama yapar. DC-DC dönüştürücülerin %62'si 48V altında Schottky kullanmakta; bu tercih anahtarlama kayıplarını %27 azaltmaktadır.

Güneş paneli bypass devresi: Kısmen gölgede kalan bir güneş paneli dizisinde, diğer sağlıklı panellerin akımının gölgeli panel üzerinden geçmesi ve o paneli ısıtarak hasar vermesi riski mevcuttur. Her panel grubuna paralel bağlanan Schottky bypass diyotu bu akımı güvenli biçimde yönlendirir ve sistem verimliliğini korur. 1.500V altındaki güneş invertörlerinin %58'i Schottky tabanlı doğrultma kullanmaktadır.

Elektrikli araç (EV) şarj sistemleri: Onboard charger (OBC), DC-DC dönüştürücü ve traksiyon invertör devrelerinde SiC Schottky diyotlar kritik görev üstlenir. Daha düşük iletim kayıpları ve mükemmel ısı yönetimi, aracın sürüş menzilini doğrudan etkiler.

RF ve mikrodalga dedektörler: Schottky diyotlar 50 GHz'e kadar çalışabilir; bu özellik onları RF güç dedektörleri, mikser devreleri ve radar sistemlerinin vazgeçilmez elemanı yapar. Sıfır-önyüklü Schottky konfigürasyonları, çok düşük güçlü sinyalleri bile algılamanıza olanak tanır.

Ters polarite koruma: Arduino veya gömülü sistem projelerinizde pil veya güç kaynağını yanlış kutupla bağlama riskine karşı seri Schottky diyot en basit ve etkili koruma yöntemidir. 1N5819 ya da BAT54 gibi modeller bu amaçla yaygın kullanılır; 0,3-0,4V gibi düşük gerilim düşümü nedeniyle standart silikon diyottan daha az güç kaybı yaşarsınız.

DC-DC dönüştürücüler (buck/boost): Anahtarlamalı regülatörlerin geri beslemeli diyot kolunda Schottky kullanıldığında verim kayda değer artar. LM2596 veya XL4016 tabanlı buck konvertörler tipik olarak Schottky çiftleriyle birlikte çalışır.

Schottky Diyot Seçerken Nelere Dikkat Edilmeli? {#schottky-diyot-secerken-nelere-dikkat-edilmeli}

Doğru Schottky diyotu seçmek devrenizin verimliliğini ve ömrünü doğrudan etkiler. Aşağıdaki kriterlere dikkat etmek gerekir.

Maksimum ters gerilim (PIV/VRRM): Devrenizin çalışma voltajının en az 1,5-2 katı geri gerilim kapasiteli bir model seçin. Güneş paneli uygulamalarında açık devre gerilimi hesaba katılmalıdır.

Ortalama ileri akım (IF): Devrenizdeki ortalama akımın üstünde bir model seçmeniz gerekir. Uzun süreli yük altında güvenlik payı bırakmak ömrü artırır.

Paket tipi: Prototip ve breadboard çalışmalarında DO-41 veya DO-27 gibi delikli montaj paketleri tercih edilir. Seri üretim kartlarında SOT-23, SOD-123 veya SMB gibi SMD paketler yer alır. Yüksek güçlü uygulamalarda TO-220 veya TO-247 seçerek soğutucu vidalayabilirsiniz.

Çalışma sıcaklığı: Kapalı kasa veya ısınan ortamlardaki devrelerde maximum junction temperature (T_j) değerine dikkat edin. SiC modeller bu açıdan belirgin avantaj sunar.

SiC mi, Si mi? 150V üzerinde bloklama gerilimi gerekiyorsa ya da yüksek sıcaklık veya hız kritikse SiC Schottky tercih edin. Standart 12-48V güç devreleri için Si Schottky hem maliyet hem performans açısından yeterlidir.

Sonuç

Schottky diyot nedir sorusunu yanıtlarken tek cümle yetmez. Düşük ileri gerilim, yüksek anahtarlama hızı ve gürültüsüz çalışma bu bileşeni modern güç elektroniğinin merkezine yerleştirmiştir. SMPS tasarımından güneş sistemlerine, EV şarjından RF devrelerine kadar her alanda verim artıran bu diyot türü, SiC teknolojisiyle birlikte önümüzdeki on yılda daha da geniş bir kullanım alanına kavuşacaktır.

Projenizde denemelere başlamak için 1N5819 veya 1N5822 modelleriyle küçük bir buck dönüştürücü veya güneş bypass devresi kurabilirsiniz. Daha kapsamlı güç elektronik tasarımı için All About Circuits ücretsiz kaynaklarından yararlanabilirsiniz.

FAQ {#faq}

Schottky diyot nedir ve normal diyottan farkı nedir?

Schottky diyot, P-N birleşimi yerine metal-yarı iletken birleşimi kullanan bir diyot türüdür. Normal silikon diyotlarda ileri gerilim düşümü 0,6-1,7V iken Schottky diyotta bu değer 0,15-0,45V'a kadar düşer. Anahtarlama hızı da 100 nanosaniyeden 100 pikosaniyeye iner.

Schottky diyot hangi uygulamalarda kullanılır?

SMPS güç kaynakları, güneş paneli bypass devreleri, elektrikli araç şarj sistemleri, RF ve mikrodalga dedektörleri ile ters polarite koruma devrelerinde Schottky diyot kullanırsınız. DC-DC dönüştürücülerin %62'si 48V altında Schottky kullanmaktadır.

SiC Schottky diyot nedir, ne avantajı vardır?

SiC (Silisyum Karbür) Schottky diyot, geleneksel silikon tabanlı Schottky'nin üst versiyonudur. 1.200V ve üzeri voltajlara dayanır, ısı iletkenliği silikonun üç katıdır ve ters kurtarma akımı sıcaklıkla değişmez. EV traksiyon invertörleri ve güneş enerjisi sistemlerinde tercih edilir.

Schottky diyotun dezavantajları nelerdir?

Schottky diyotların ters kaçak akımı silikon diyotlara kıyasla çok daha yüksektir. Geri gerilim dayanımı genellikle 150V altında kalır; bu nedenle yüksek gerilimli AC uygulamalarında kullanılamazlar. Silikon diyota göre fiyatları da biraz daha yüksektir.

Hangi Schottky diyot modelini seçmeliyim?

Düşük akımlı (<1A) devreler için 1N5819 veya BAT85 yeterlidir. 3A'a kadar uygulamalar için 1N5822 tercih edin. TO-220 paketli MBR1045 gibi modeller yüksek akımlı SMPS projelerine uygundur. SiC Schottky gerekiyorsa Wolfspeed ya da ROHM ürünlerine yönelin.
