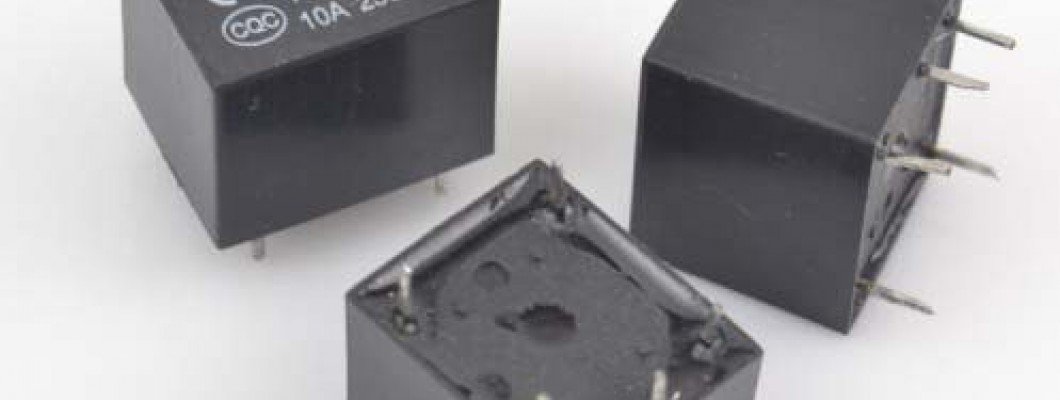

Röle Nedir? Çeşitleri ve Kullanım Alanlarına Göre Sınıflandırma

Modern bir otomobilde 20 ila 50 adet röle bulunur. Far sisteminden yakıt pompasına, klima kompresöründen cam kaldırma motoruna kadar pek çok yüksek akım yükü bu küçük anahtarlama elemanları üzerinden yönetilir. Röle nedir sorusu, yalnızca bir bileşen tanımı değil; elektrik ve elektroniğin temel kontrol felsefesini anlamak demektir.

Bu rehberde rölenin çalışma prensibini, başlıca çeşitlerini, kullanım alanlarına göre sınıflandırmasını ve doğru röle seçiminde dikkat edilmesi gereken parametreleri ele alıyoruz.

İçindekiler

• Röle Nedir?
• Röle Nasıl Çalışır?
• Röle Çeşitleri: Yapısal Sınıflandırma
• Kullanım Alanlarına Göre Röle Sınıflandırması
• EMR mi, SSR mi? Karşılaştırma Tablosu
• Röle Seçerken Dikkat Edilmesi Gerekenler
• Sonuç
• FAQ

Röle Nedir? {#role-nedir}

Röle, düşük güçlü bir elektrik sinyalinin çok daha yüksek güçlü bir devreyi açıp kapatmasını sağlayan elektromekanik veya elektronik anahtarlama elemanıdır. İngilizce "relay" (aktarma, devretme) sözcüğünden dilimize geçmiştir.

Rölenin temel işlevi, galvanik izolasyon sağlayarak kontrol devresiyle yük devresini birbirinden ayırmaktır. Örneğin 3,3V çıkış veren bir mikrodenetleyici, doğrudan 220V/10A'lık bir aydınlatma yükünü anahtarlayamaz. Araya konulan bir röle bu iki dünyayı güvenle birbirine bağlar.

Global röle pazarı 2024 yılında 7,57 milyar dolar değere ulaşmıştır ve %4,0 CAGR ile 2032'de 9,93 milyar dolara ulaşması beklenmektedir. Elektrikli araç ve endüstriyel otomasyon talebinin bu büyümeyi doğrudan yönlendirdiği görülmektedir.

Röle Nasıl Çalışır? {#role-nasil-calisir}

Elektromekanik röle, iki ana bölümden oluşur: bobin (kontrol tarafı) ve kontak grubu (yük tarafı).

Çalışma sırası şu şekildedir:

1. Bobine kontrol gerilimi uygulanır.
2. Bobinden geçen akım güçlü bir manyetik alan üretir.
3. Bu alan, ferromanyetik armatürü kendine çeker.
4. Armatür hareket ederek kontak taşıyıcısını iter.
5. NO (Normalde Açık) kontak kapanır; NC (Normalde Kapalı) kontak açılır.
6. Kontrol gerilimi kesilince yay kuvveti armatürü geri konumuna döndürür.

Üç temel kontak ucu her rölede bulunur: COM (ortak uç), NO (normalde açık) ve NC (normalde kapalı). Elektromekanik rölelerin tepki süresi 5–15 milisaniye arasında değişir.

Röle Çeşitleri: Yapısal Sınıflandırma {#role-cesitleri}

Elektromekanik Röle (EMR)

Elektromekanik röle, hareketli armatür ve fiziksel metal kontak kullanan klasik röle türüdür. Düşük maliyet, yüksek surge akımı toleransı ve geniş voltaj aralığı başlıca avantajlarıdır. Endüstriyel kontrol panolarında, araç elektroniğinde ve ev aletlerinde yaygın biçimde kullanılır. Mekanik aşınma sınırlı çevrimi sayıda ömrü belirler; tipik kontak ömrü 100.000–1.000.000 operasyon arasındadır.

Katı Hal Rölesi (SSR)

Katı Hal Rölesi (SSR), optokuplör ve triyak veya MOSFET gibi yarı iletken bileşenler kullanarak anahtarlama yapar; hareketli parça içermez. SSR, EMR'den 200 kat daha uzun ömür sunar ve mikrosaniye mertebesinde tepki süresi sağlar. Sessiz çalışması, titreşime dayanıklılığı ve düşük güç tüketimi öne çıkan avantajlardır. Bununla birlikte SSR, tam yük akımında EMR'den yaklaşık 10 kat daha fazla ısı üretir; bu nedenle yüksek akım uygulamalarında ısı emiciye ihtiyaç duyar.

Reed Röle

Reed röle, cam tüp içine yerleştirilmiş iki esnek metal kamıştan (reed) oluşur. Bobine enerji verilince kamışlar mıknatıslanarak birbirine değer ve devreyi kapatır. 10⁹ operasyona kadar uzanan uzun ömrü, minyatür yapısı ve femtoamper mertebesindeki düşük sızıntı akımıyla reed röleler, otomatik test ekipmanları (ATE), RF/mikro dalga anahtarlama ve hassas ölçüm cihazlarında tercih edilir.

Zaman Rölesi

Zaman rölesi, kontrol sinyali uygulandıktan veya kesildikten sonra önceden ayarlanmış bir gecikme süresinin sonunda kontak durumunu değiştirir. İki temel tipi vardır: enerji alındıktan sonra gecikme (on-delay) ve enerji kesildikten sonra gecikme (off-delay). Yıldız-üçgen motor başlatma devreleri, aydınlatma gecikme sistemleri ve ısıtma/soğutma kontrolü zaman rölelerinin en klasik uygulama alanlarıdır.

Termik (Termal) Röle

Termik röle, bimetal şerit içeren yapısıyla aşırı akım durumunda ısınarak devreyi kesen koruma elemanıdır. Motor başlatıcılarla birlikte kullanılır ve motoru uzun süreli aşırı yük akımından korur. Sıfırlama işlemi manuel veya otomatik olarak gerçekleşebilir.

Mandal (Latching) Rölesi

Mandal rölesi, SET ve RESET adlı iki ayrı bobine sahiptir. SET bobinine kısa bir gerilim darbesi verilince kontaklar kapanır ve kontrol gerilimi kesilse dahi bu konumda kalır. RESET darbesine kadar enerji tüketmez. Bu özelliği, batarya beslemeli sistemler ve uzun süreli açık/kapalı konumun sürdürülmesi gereken uygulamalar için mandal röleyi ideal kılar.

Kullanım Alanlarına Göre Röle Sınıflandırması {#kullanim-alanlari}

Güç ve Enerji Sistemleri

Güç sistemleri koruma röleleri (aşırı akım, diferansiyel, mesafe röleleri) trafo, bara ve iletim hattı korumasında kritik görev üstlenir. Aşırı akım rölesi sistemi anormal durumlardan milisaniyeler içinde izole ederek büyük hasarları önler.

Endüstriyel Otomasyon

PLC çıkış röleleri, güvenlik röleleri ve zaman röleleri endüstriyel kontrol panolarının temel bileşenleridir. Endüstriyel otomasyon segmenti global röle pazarının yaklaşık %30'unu oluşturmaktadır. Motor kontrolü, konveyör sistemleri ve proses otomasyonu bu alanın başlıca uygulamalarıdır.

Otomotiv

Otomotiv sektörü global röle talebinin yaklaşık %40'ını karşılamaktadır. Modern bir araçta far sistemi, yakıt pompası, marş motoru, klima kompresörü ve cam kaldırma gibi yüksek akım gerektiren her sistem ayrı bir röle üzerinden yönetilir. Araç içi röle kutusu (sigorta/röle kutusu), tüm bu röleleri tek bir noktada toplar.

Telekomünikasyon

Reed röleler ve sinyal röleleri, telekomünikasyon altyapısında sinyal yönlendirme ve RF anahtarlama görevlerini üstlenir. Düşük sızıntı akımı ve uzun ömür bu uygulamalarda vazgeçilmez özelliklerdir.

Tüketici Elektroniği ve Akıllı Ev

SSR modülleri termostat devrelerinde, akıllı prizlerde ve enerji yönetim sistemlerinde giderek daha fazla yer almaktadır. Sessiz anahtarlama ve uzun ömür, SSR'yi ev otomasyonunda tercih edilen tür haline getirmektedir.

EV Şarj Altyapısı

Solid-state röle segmenti %7,1 CAGR büyüme hızıyla sektörün en hızlı genişleyen alanıdır. EV şarj istasyonlarında güç akışının kontrolü ve aşırı yük koruması SSR'lerin temel uygulama alanını oluşturur.

EMR mi, SSR mi? Karşılaştırma Tablosu {#emr-ssr-karsilastirma}

EMR, yüksek surge akımı ve düşük maliyet gerektiren uygulamalar için avantajlıdır. SSR ise yüksek anahtarlama frekansı, titreşimli ortam ve uzun ömür beklentisi olan durumlarda üstünlük sağlar.

Röle Seçerken Dikkat Edilmesi Gerekenler {#role-secimi}

Doğru röle seçimi için şu parametreleri göz önünde bulundurun:

• Kontrol gerilimi: Bobinin çalışacağı gerilim seviyesi (5V, 12V, 24V DC veya AC değerleri)
• Kontak akım kapasitesi: Yük devresinin çektiği maksimum akımı karşılayan amper değeri
• Tepki süresi: Hızlı anahtarlama gereken uygulamalarda SSR veya reed röle tercih edin
• Ortam koşulları: Titreşim, yüksek nem veya aşırı sıcaklık varsa kapalı gövdeli veya SSR tipini değerlendirin
• Kontak konfigürasyonu: SPST (tek kutup tek konum), SPDT (tek kutup çift konum) veya DPDT (çift kutup çift konum) ihtiyacınıza göre seçin

Sonuç {#sonuc}

Röle nedir sorusunu özetlersek: kontrol devresiyle yük devresini galvanik olarak izole eden, düşük güçlü bir sinyal ile yüksek güçlü yükleri yöneten anahtarlama elemanıdır. EMR klasik güvenilirliği ve düşük maliyetiyle, SSR ise uzun ömrü ve sessiz çalışmasıyla farklı uygulama gereksinimlerine yanıt verir. Zaman, termik ve mandal röleleri ise özelleşmiş kontrol ve koruma işlevleri sunar.

Kullanım alanına göre doğru türü seçmek; enerji sistemlerinde koruma güvenilirliğini, otomasyonda uzun ömrü ve araç elektroniğinde kompakt tasarımı doğrudan etkiler. Röle seçimi ve devre tasarımı hakkında daha fazla teknik kaynak için All About Circuits adresini ziyaret edebilirsiniz.

FAQ

Röle nedir ve ne işe yarar?

Röle, düşük güçlü bir kontrol sinyaliyle çok daha yüksek güçlü bir elektrik devresini açıp kapayan elektromekanik veya elektronik bir anahtardır. Küçük bir mikrodenetleyici çıkışıyla büyük bir motor veya aydınlatma yükünü kontrol etmek için kullanılır.

EMR ile SSR arasındaki temel fark nedir?

EMR hareketli armatür ve fiziksel kontak kullanır; düşük maliyetlidir ancak mekanik aşınmaya açıktır. SSR yarı iletken tabanlıdır; hareketli parça olmadığından EMR'den 200 kat daha uzun ömürlüdür ve sessiz çalışır.

Araçlarda röle ne işe yarar?

Modern bir otomobilde 20–50 adet röle bulunur. Farlar, yakıt pompası, marş motoru, klima kompresörü ve cam kaldırma sistemi gibi yüksek akım çeken yükler, küçük kontrol devreleri yerine röleler aracılığıyla yönetilir.

Zaman rölesi nedir, nerelerde kullanılır?

Zaman rölesi, kontrol sinyali uygulandıktan veya kesildikten belirli bir süre sonra kontak durumunu değiştiren röledir. Yıldız-üçgen motor başlatma devreleri, aydınlatma gecikme sistemleri ve ısıtıcı kontrol panolarında yaygın olarak kullanılır.

Röle seçerken hangi parametreler önemlidir?

Kontrol gerilimi, kontak akım kapasitesi, tepki süresi gereksinimleri, ortam koşulları ve kontak konfigürasyonu doğru röle seçimini belirleyen temel parametrelerdir.
