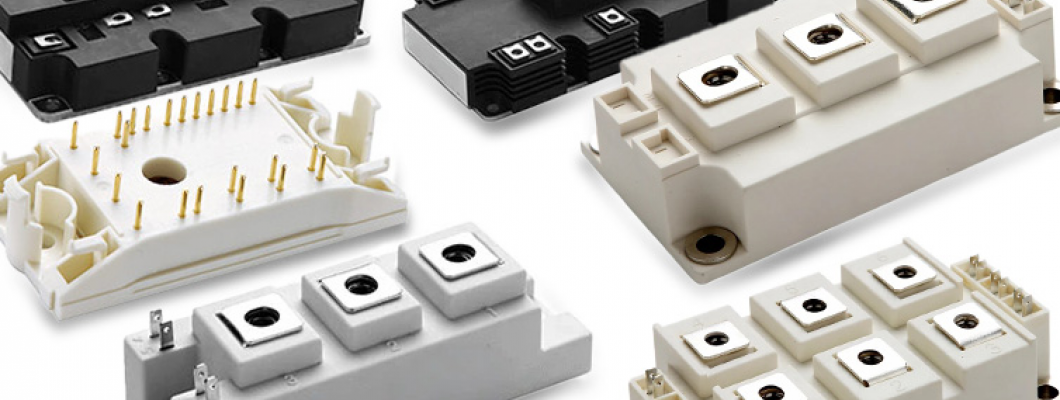

IGBT (Insulated Gate Bipolar Transistor), gate’i yalıtılmış (MOSFET gibi gerilim kontrollü) olan ama iletimde akımı bipolar taşıyıcılarla ileten (BJT benzeri) bir güç yarıiletken anahtardır. Özeti şu: kolay sürülür, yüksek gerilimde verimli çalışır, ama MOSFET kadar hızlı değildir.

Yapısı ve çalışma mantığı

  • Gate tarafı MOSFET gibidir: Gate’e gerilim uygulayınca cihaz iletime geçer, gate akımı idealde çok küçüktür (kapasitif yük vardır).

  • İletim tarafı BJT gibidir: İletimde “azınlık taşıyıcı enjeksiyonu” olur; bu sayede özellikle 600 V ve üzeri sınıflarda iletim kaybı MOSFET’e göre avantajlı olabilir.

MOSFET ile temel farklar

  • İletim kaybı modeli

    • MOSFET: iletim kaybı ağırlıkla Rds(on) üzerinden gider, akım arttıkça kayıp yaklaşık I² ile büyür.

    • IGBT: iletimde genelde Vce(sat) (doyum gerilimi) ile ifade edilir, kayıp yaklaşık P ≈ I × Vce(sat) gibi davranır.

  • Hız

    • IGBT, kapanışta “tail current” (kuyruk akımı) nedeniyle MOSFET’e göre daha yavaş kapanır, bu da yüksek frekansta anahtarlama kaybını artırır.

    • Bu yüzden IGBT genelde daha düşük anahtarlama frekanslarında tercih edilir.

  • Gerilim seviyesi

    • Pratikte 600 V, 1200 V, 1700 V gibi sınıflarda IGBT çok yaygındır.

    • Daha düşük gerilimlerde (örnek 12-48-100 V) MOSFET çoğu zaman daha avantajlıdır.

Nerelerde kullanılır?

  • Motor sürücüler (VFD), inverterler

  • UPS, güneş inverterleri (özellikle yüksek gerilim tarafı)

  • Kaynak makineleri, endüksiyon ısıtma (tasarıma göre)

  • Traksiyon ve endüstriyel güç dönüştürücüler

Datasheet’te bakılan başlıca parametreler

  • Vces: Kolektör-emetör dayanım gerilimi

  • Ic / Icm: Sürekli ve darbe akımı

  • Vce(sat): İletimdeki doyum gerilimi

  • Qg: Gate yükü (sürücü ihtiyacı ve anahtarlama hızı)

  • Eon / Eoff: Açma-kapama enerji kayıpları (anahtarlama kaybı hesabının kalbi)

  • SOA / RBSOA: Güvenli çalışma alanı ve özellikle kapanış güvenliği

  • Termal dirençler (RθJC vb.): Soğutma tasarımını belirler

Sürme ile ilgili kritik notlar

  • IGBT’ler genelde +15 V gate sürüşü ile “tam” açılır (ürüne göre değişir).

  • Kapanışı hızlandırmak ve yanlış tetiklemeyi azaltmak için birçok tasarımda negatif gate (örnek -5 V) kullanılır.

  • Endüktif yüklerde IGBT’nin yanında çoğu zaman anti-paralel diyot (serbest dolaşım) ihtiyacı vardır (modül tipine göre diyot entegre olabilir).

İstersen hangi uygulama için soruyorsun söyle: DC bus gerilimi, akım, hedef anahtarlama frekansı ve topolojiye göre MOSFET mi IGBT mi daha doğru olur, net kriterle seçelim.
