Diyot Nedir? Modül Diyotlar ve Doğrultucu Devreler — Kapsamlı Rehber

Küresel diyot pazarı 2025 yılında 8,07 milyar dolar büyüklüğe ulaşmış olup 2035'te 11,75 milyar dolara çıkması öngörülmektedir (Kaynak: Precedence Research, 2025). Bu büyümede en hızlı segment elektrikli araç traksiyon devreleri olup %6,8 yıllık büyüme hızıyla öne çıkar. Ancak diyot, akıllı telefonunuzdan ev elektrik panonuza kadar her yerde zaten karşınıza çıkar.

Peki diyot nedir, nasıl çalışır ve hangi tür doğrultucu devreyi seçmelisiniz? Bu rehberde diyotun temel yapısından modül diyotların endüstriyel uygulamalarına kadar her şeyi öğreneceksiniz.

İçindekiler

• Diyot Nedir?
• Diyot Nasıl Çalışır?
• Diyot Çeşitleri
• Doğrultucu Devreler Nedir?
• Filtre Kondansatörü
• Modül Diyotlar Nedir?
• Diyot Kullanım Alanları
• FAQ

Diyot Nedir? {#diyot-nedir}

Diyot nedir sorusunun en kısa yanıtı şudur: Elektrik akımının yalnızca tek yönde geçişine izin veren, iki uçlu bir yarı iletken devre elemanıdır. Anot (+) ve katot (−) olmak üzere iki terminalden oluşur; akım yalnızca anot'tan katot'a doğru akar.

Diyot, silikon veya germanyum gibi yarı iletken malzemelerden üretilir. Silikon tabanlı diyotlarda ileri polarma için gereken eşik gerilimi 0,7 Volt, germanyum tabanlılarda ise 0,3 Volt'tur. Eşik gerilimi aşıldığında diyot iletim durumuna geçer ve akımı geçirir; bu değerin altında ise iletim yapmaz.

Diyot nedir sorusu elektroniğe yeni başlayanlar için soyut kalabilir; onu bir tek yönlü valf gibi düşünmek en doğru analoji olur. Su borusundaki valf nasıl suyu yalnızca bir yönde geçiriyorsa, diyot da elektrik akımını yalnızca anot→katot yönünde iletir.

Diyot Nasıl Çalışır? {#diyot-nasil-calisir}

Diyot, P tipi ve N tipi yarı iletken malzemelerin birleştirilmesiyle oluşturulur. Bu birleşim noktasına P-N jonksiyonu adı verilir.

İleri polarma (forward bias) durumunda gerilim kaynağının pozitif kutbunu anota, negatif kutbunu katota bağlarsınız. Bu bağlantı P bölgesindeki oyukları ile N bölgesindeki elektronları jonksiyon yüzeyine doğru iter, bariyer azalır ve akım akmaya başlar.

Ters polarma (reverse bias) durumunda ise gerilim kaynağını ters bağlarsınız. Bu kez taşıyıcılar jonksiyondan uzaklaşır, bariyer genişler ve akım neredeyse sıfıra düşer. Yalnızca birkaç mikroamper düzeyinde "sızıntı akımı" akar; bu değer pratikte göz ardı edilir.

Ters polarma gerilimi diyotun dayanma sınırını (breakdown voltage) aşarsa diyot kalıcı olarak bozulur. Zener diyot ise tam bu noktada istisna oluşturur ve kontrollü biçimde iletim yapar.

Diyot Çeşitleri {#diyot-cesitleri}

Diyot nedir sorusunun ötesinde, hangi tür diyotun hangi uygulamada kullanıldığını bilmek pratikte büyük fark yaratır.

Doğrultma diyotları (rectifier diode), 50-60 Hz gibi düşük frekanslı devre uygulamaları için tasarlanmış, AC'yi DC'ye çevirmekte kullanılan temel diyot türüdür. 1N4007 bu kategorinin en yaygın modelidir ve 1000V geri gerilim ile 1A ortalama akım kapasitesi sunar.

Zener diyotlar, ters polarma altında belirli bir gerilimde (zener gerilimi) iletim yapacak şekilde tasarlanır. Bu özellik sayesinde gerilim regülatörü devrelerinde çok kullanışlı olur. Değişen yük akımı koşullarında çıkış gerilimini sabit tutmak istediğinizde Zener diyota yönelirsiniz.

Schottky diyotlar, P-N birleşimi yerine metal-yarı iletken birleşimi kullanır. İleri gerilim düşümü yalnızca 0,15-0,45 Volt olup silikon diyotun neredeyse yarısıdır. Güneş paneli bypass devreleri, SMPS güç kaynakları ve RF devreleri bu diyotun en yaygın uygulama alanlarıdır.

LED (Işık Yayan Diyot), ileri polarma altında foton yayar. Kırmızı, yeşil, mavi gibi farklı renk dalga boyları farklı yarı iletken malzemeler kullanılarak elde edilir. Modern aydınlatma sistemleri ve ekran teknolojileri tamamen LED'e dayanır.

Varaktör (varikap) diyotlar, ters polarma gerilimi değiştirilerek devre kapasitans değerini ayarlamanıza olanak tanır. Frekans modülasyonu ve VCO (Voltage Controlled Oscillator) devrelerinde bu diyotu bulursunuz.

Doğrultucu Devreler Nedir? {#dogrultucu-devreler-nedir}

Doğrultucu devre, alternatif akımı (AC) doğru akıma (DC) dönüştüren devredir. Güç kaynaklarının temel yapı taşı olan bu devreler üç ana türde karşınıza çıkar.

Yarım Dalga Doğrultucu

Tek bir diyotla kurulur. AC sinyalin yalnızca pozitif yarım periyodunu yük üzerine aktarır; negatif yarım periyotta diyot iletim yapmaz. Çıkış ortalama gerilimi giriş zirve geriliminin yaklaşık 0,318 katıdır.

Avantajı son derece basit ve ucuz yapısıdır. Dezavantajı ise yüksek dalgalanma (ripple) ve düşük verimdir. Küçük akımlı oyuncak, zil ve mini radyo gibi uygulamalarda bu devreyi tercih edersiniz.

Tam Dalga Doğrultucu

İki diyot ve orta uçlu transformatör gerektirir. AC sinyalin hem pozitif hem de negatif yarım periyodunu yük üzerine aktarır; bu sayede çıkış ortalama gerilimi yarım dalga doğrultucunun iki katına çıkar.

Dalgalanma frekansı giriş frekansının iki katıdır (50 Hz için 100 Hz), bu da filtrelemeyi kolaylaştırır. Orta uçlu transformatör gerekmesi ek maliyet ve hacim demektir.

Köprü Doğrultucu (Bridge Rectifier)

Dört diyotun köprü şeklinde bağlandığı bu devre, orta uçlu transformatöre ihtiyaç duymadan tam dalga doğrultma işlevi görür. AC sinyalin her iki yarım periyodunda da çıkıştan her zaman aynı yönde akım akmasını sağlar.

Çıkış ortalama akımı Içıkış = 0,9 × Igiriş formülüyle hesaplanır. Her türlü elektronik cihazın besleme katında köprü doğrultucu görev yapar. KBPC3510 ve KBPC5010 gibi tek paket köprü diyotlar bu devreyi tek bileşene indirger.

Filtre Kondansatörü {#filtre-kondansatoru}

Doğrultucu devre çıkışındaki akım, pürüzsüz değil dalgalı DC'dir. Bu dalgalanmayı azaltmak için çıkışa paralel bir filtre kondansatörü bağlarsınız.

AC gerilim pozitif zirveye ulaşırken kondansatör şarj olur; gerilim düşmeye başladığında kondansatör yüke enerji vererek çıkışı yukarıda tutar. Kondansatör kapasitansı büyüdükçe dalgalanma azalır ve DC çıkış daha düzgün hale gelir.

Pratikte doğrultucu devrelerinde 470-38.000 µF arasında elektrolit kondansatörler kullanılır. Kondansatörün çalışma gerilimi değeri, devre çıkış geriliminin en az 1,5 katı olacak şekilde seçilmelidir.

Modül Diyotlar Nedir? {#modul-diyotlar-nedir}

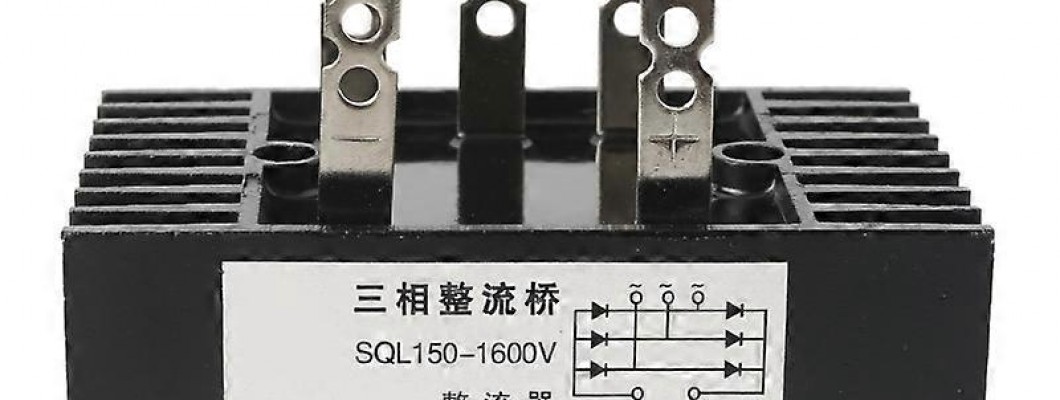

Modül diyot, birden fazla diyotun (veya tüm köprü doğrultucu yapısının) tek bir endüstriyel metal veya plastik pakette entegre edildiği yüksek güçlü bileşendir.

Geleneksel tekil diyotlar birkaç amper ve birkaç yüz volta kadar çalışabilirken modül diyotlar çok daha yüksek kapasitelere ulaşır. Endüstriyel modül diyotlarda tipik spesifikasyonlar şöyledir: 30A ile 1600A akım kapasitesi ve 400V ile 1800V bloklama gerilimi. Yüksek güç disc tipi diyot modülleri ise 120A-8400A akım ile 400V-9000V gerilim aralığında çalışabilir.

Modül diyotların en belirgin avantajları kompakt montaj alanı, entegre izolasyon alt levhası ve kolay soğutucu vidalanabilirlik özelliğidir. DCB (Direct Copper Bonding) seramik substrat kullanan modüller, optimize termal yönetim ve -40°C ile +175°C çalışma sıcaklık aralığı sunar.

Bu modüller özellikle şu uygulamalarda tercih edilir: üç fazlı doğrultucu güç kaynakları, değişken frekanslı motor sürücülerinin (VFD) giriş doğrultucu katmanı, DC motor alan güç kaynakları, kaynak makineleri, UPS sistemleri ve akü şarj cihazları.

Diyot Kullanım Alanları {#diyot-kullanim-alanlari}

Diyot nedir sorusunu kavradıktan sonra bu bileşenin günlük hayatta ve sanayide ne kadar yaygın olduğu daha net görünür.

Güç kaynakları ve adaptörler: Her şarj cihazı, adaptör ve güç kaynağı AC'yi DC'ye çevirmek için doğrultucu diyot kullanır. Cep telefonu adaptörünüzden laptop şarj cihazınıza kadar her yerde köprü doğrultucu ya da modül diyot görev yapar.

Güneş enerjisi sistemleri: Schottky diyotlar güneş paneli bypass devresinde kullanılır ve gölgeli panelin diğer panellerden yük akımını ters çekmesini önler. Bu uygulama sistem verimliliğini doğrudan korur.

Elektrikli araç (EV) şarj sistemleri: Elektrikli araçlarda motor sürücüsü, akü yönetim sistemi ve şarj istasyonu devrelerinde yüksek güçlü modül diyotlar görev alır. Automotive diyot segmenti %6,8 yıllık büyüme hızıyla pazarın en dinamik kolu haline gelmiştir.

Ters akım koruma: Batarya devrelerinde ve güç kaynaklarında istenmeyen ters akımı engellemek için seri bir diyot yeterlidir. Bu basit uygulama hassas bileşenleri kalıcı hasardan korur.

İletişim ve RF devreleri: Varaktör diyotlar FM radyo alıcılarında ve VCO devrelerinde frekans ayarlaması için kullanılır. Schottky diyotlar ise yüksek frekanslı mikser ve dedektör devrelerinde sinyal işleme görevi üstlenir.

Gerilim regülasyonu: Zener diyot ile seri bir direnç kombinasyonu, basit ve ekonomik bir gerilim referansı veya düşük akımlı regülatör oluşturur. Gömülü sistemlerde ve referans devrelerinde bu tasarımı sıkça görürsünüz.

Sonuç

Diyot nedir sorusuyla başlayan bu rehberde, temel P-N jonksiyon ilkesinden endüstriyel modül diyot spesifikasyonlarına kadar geniş bir yelpazede bilgi aktarıldı. Tek yönlü akım iletiminin bu kadar basit ilkesi; güç kaynaklarından elektrikli araçlara, güneş panellerinden RF devrelerine kadar devasa bir uygulama yelpazesini mümkün kılar.

Uygulamaya başlamak için 1N4007 gibi genel amaçlı bir doğrultma diyotuyla köprü doğrultucu devresi kurabilirsiniz; bu pratik deneyim hem yarım dalga hem köprü doğrultucu arasındaki farkı somut biçimde anlamanızı sağlar. Daha ileri elektronik tasarım öğrenmek için All About Circuits kapsamlı ücretsiz dersler sunar.

FAQ {#faq}

Diyot nedir ve ne işe yarar?

Diyot, elektrik akımını yalnızca tek yönde ileten iki uçlu bir yarı iletken devre elemanıdır. Güç kaynaklarında AC'yi DC'ye çevirmek, devreleri ters akımdan korumak ve gerilim regülasyonu sağlamak için kullanırsınız.

Köprü diyot ile modül diyot arasındaki fark nedir?

Köprü diyot, dört diyotun tek pakette entegre edildiği bir tam dalga doğrultucu bileşenidir. Modül diyot ise 30A-1600A gibi yüksek akım kapasiteli, soğutucu vidalanabilen endüstriyel pakettir; motor sürücüsü, kaynak makinesi ve UPS gibi güç uygulamalarında tercih edilir.

Schottky diyot ne zaman kullanılır?

Schottky diyot, 0,15-0,45V gibi çok düşük ileri gerilim düşümüne ve yüksek anahtarlama hızına sahiptir. Güneş paneli bypass devreleri, SMPS güç kaynakları ve hızlı anahtarlama gerektiren RF devreleri için Schottky tercih edersiniz.

Doğrultucu devrelerinde kondansatör neden kullanılır?

Doğrultucu çıkışında dalgalı DC akım üretilir. Paralel bağlanan kondansatör bu dalgalanmayı (ripple) azaltarak daha düzgün DC elde etmenizi sağlar. 470-38.000 µF arasındaki elektrolitik kondansatörler bu amaçla kullanılır.

Zener diyot normal diyottan nasıl farklıdır?

Normal diyot ters polarma altında akım iletmez; ters gerilimde bozulur. Zener diyot ise tasarımsal olarak belirli bir ters gerilimde (zener gerilimi) iletim yapar ve bu gerilimi sabit tutar. Gerilim regülatörü devrelerinde Zener'i bu özellik sayesinde kullanırsınız.
